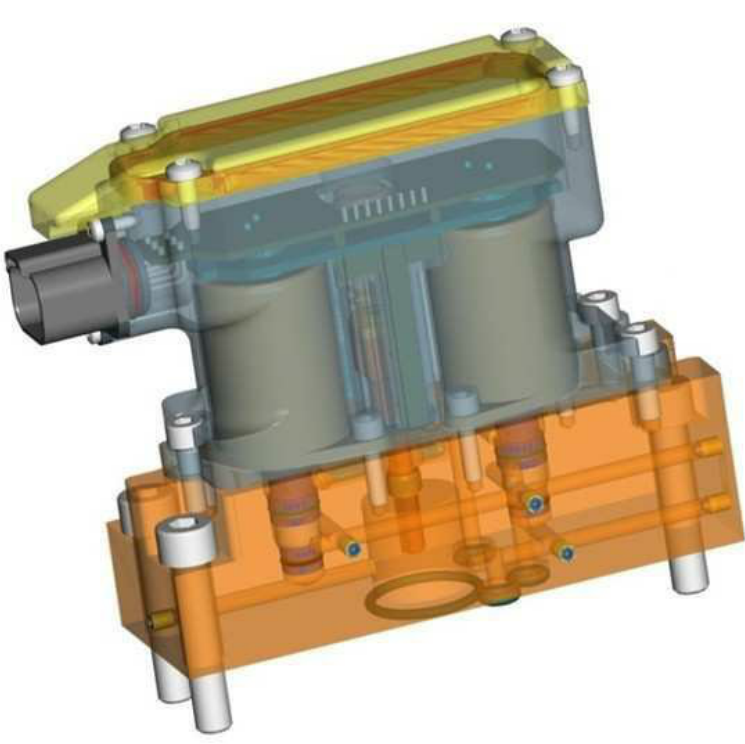

Электрогидравлический актуатор EHA

Заказать продукт
Ваше имя
Телефон
Электронная почта

Назначение:

Электрогидравлический актуатор EHA – это пропорциональный электрогидравлический блок с интегрированным контроллером, предназначенный для использования в качестве пилотной (управляющей) части силовых гидрораспределителей и представляющий из себя компактное готовое решение. Управление актуатором EHA мо ет осуществляться посредством электрических д ойстиков, педалей и других устройств как через аналоговый сигнал, так и по интерфейсу CAN. Актуатор EHA позволяет настроить работу силового гидрораспределителя и системы в целом для обеспечения оптимальной работы. Наде ность актуатора достигается как наде ностью комплектующих и конструкции, так и реализацией самоконтроля и самодиагностики в процессе его работы.

При необходимости обеспечения задаваемого поло ения золотника силового гидрораспределителя по сигналу, актуатор комплектуется датчиком, отсле ивающим поло ение золотника силового гидрораспределителя, а контроллер обеспечивает оптимальное динамическое управление. При этом встроенный датчик температуры позволяет осуществлять управление, учитывая температуру гидравлической идкости.

Комплектация :

Актуатор EHA укомплектован: - двумя пропорциональными пилотными электрогидравлическими редукционными клапанами; - контроллером с электрическим разъёмом для соединения с органом управления; - компактным ударопрочным влагозащищённым алюминиевым корпусом, обеспечивающим наде ную защиту клапанов и контроллера; - гидравлической плитой для соединения с силовым гидрораспределителем (при серийных поставках возмо но изменение конструкции плиты под ну ды заказчика); - датчиками поло ения и температуры (опция).

Гидравлические характеристики
Номинальное рабочее давление pA 20 бар; 25 бар
Максимальное давление P и T Pp = 50 бар; Pt = 30 бар
Производительность при перепаде давления PA < 9,5 бар при 4 л/мин (PA = 20)
< 12 бар при 4 л/мин (PA = 25)
Производительность при перепаде давления A=>T < 6 бар при 4 л/мин (PA = 20)
< 9,5 бар при 4 л/мин (PA = 25)
Гистерезис < 1,0 / 1,25 бар (PA = 20 / 25)
Рабочая жидкость Минеральное масло (согласно DIN 51524)
Уровень загрязнения рабочей жидкости Мин. фильтрация: 20/18/15 (согласно ISO 4406)
Электрические характеристики
Напряжение питания 12В 24В
Допустимый диапазон напряжения 9В ... 16В 18В ... 28В
Максимальная сила тока в катушке 1500 мА 750 мА
Сопротивление катушки 4,7 Ом ± 5% 20,8 Ом ± 5%
Максимальное потребление мощности 20 Вт
Входные сигналы Аналоговый от 0 до 5 В CAN (SAE J1939)
Интерфейс передачи данных RS 232 (COM), CAN (SAE J1939)
Период работы контроллера < 5 мс
Общие технические характеристики
Ход золотника силового гидрораспределителя ±10 мм
Максимальная скорость золотника 250 мм/с (при 90 C)
Дискретность хода золотника ± 0,025 мм
Макс. погрешность в положении золотника ± 0,08 мм
Датчик положения золотника На основе эффекта Холла
Температурный диапазон (окружающей среды) -40 ... +125 C (короткое время)
-40 ... +115 C (рабочий ре им)
Температурный диапазон (рабочей жидкости) -40 ... +105 C
Класс защиты IP67
